< (или [Node MCU](http://www.nodemcu.com/index_en.html))
мы воспользуемся достаточно популярной среди DIY-шиков средой разработки [Arduino IDE](https://arduino.cc/).
Но так как у нас всё же иные платы, то нам потребуется установить их поддержку в этой среде.
## Настройка Arduino IDE

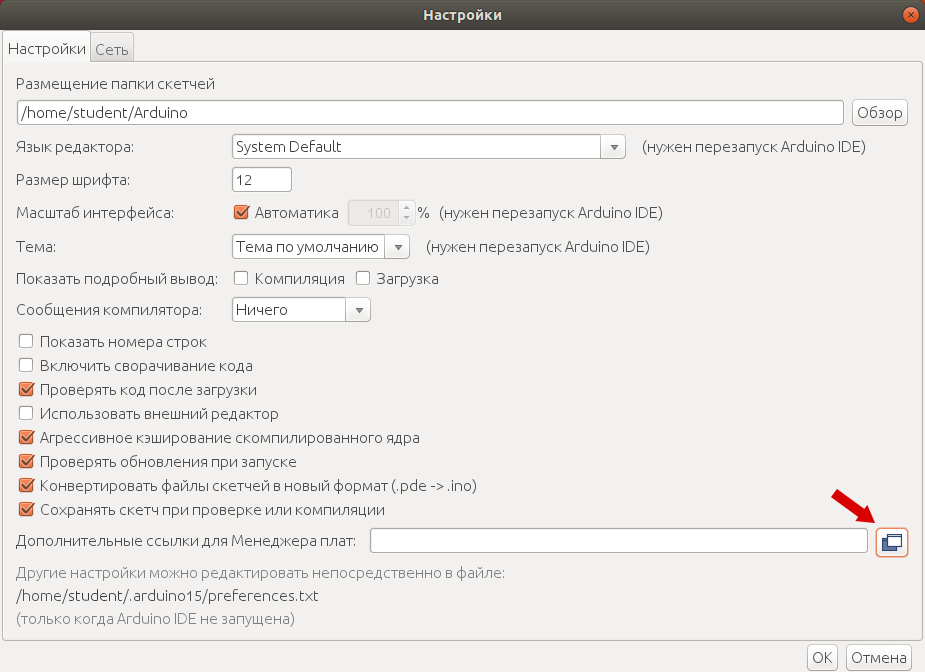

Запустим Arduino IDE и откроем окно **Файл > Настройки**.

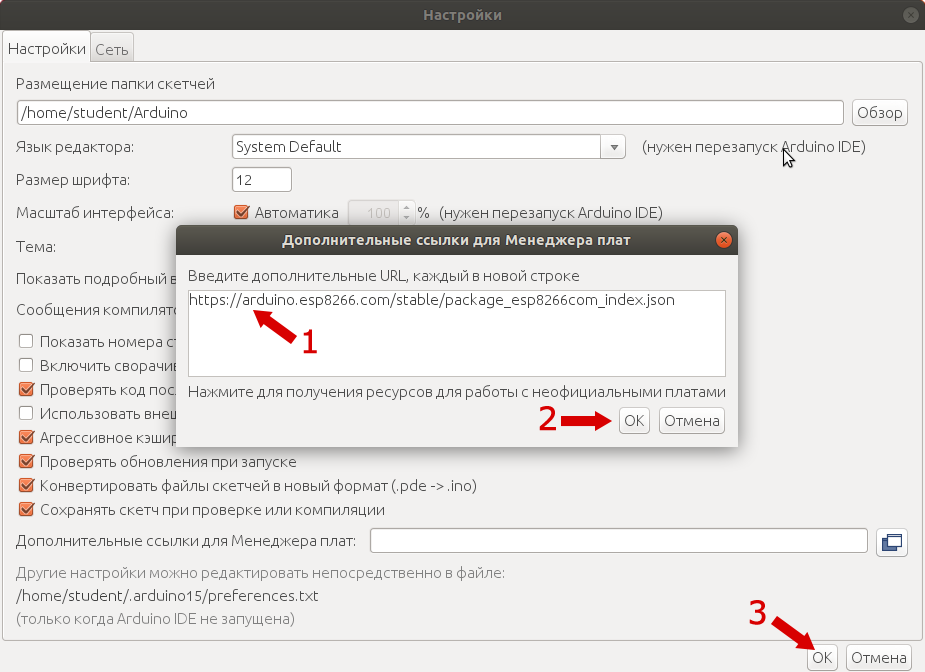

Введём "https://arduino.esp8266.com/stable/package_esp8266com_index.json" в строку **Дополнительные ссылки для менеджера плат**.
Для этого сначала нажмём на кнопку рядом с этим полем ввода,
а затем в появившемся окне вставим нужный адрес.

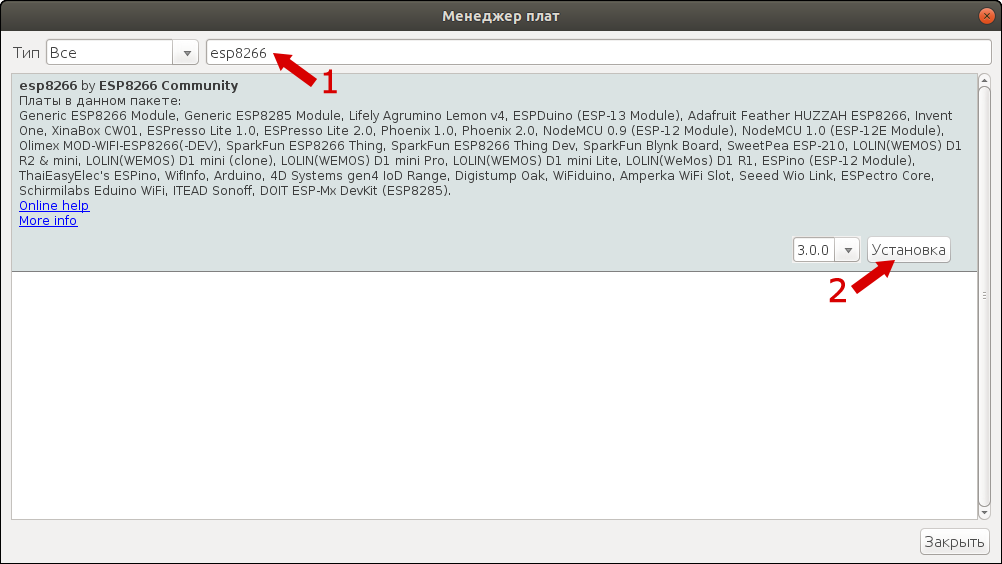

Далее, открываем менеджер плат из меню **Инструменты > Плата > Менеджер плат** и устанавливаем поддержку esp8266 (для простоты поиска можно воспользоваться фильтром)
## Подключение библиотек
Для работы с протоколом MQTT в нашем практикуме потребуется установить библиотеку [PubSubClient](https://github.com/knolleary/pubsubclient)

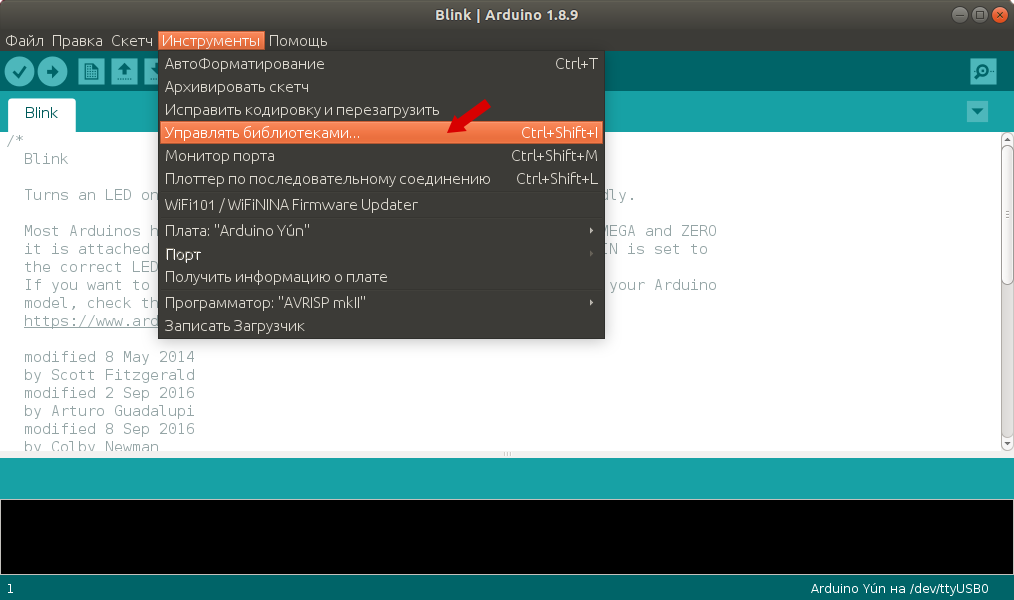

Для этого выбераем пункт меню **Инструменты > Управлять библиотеками...**

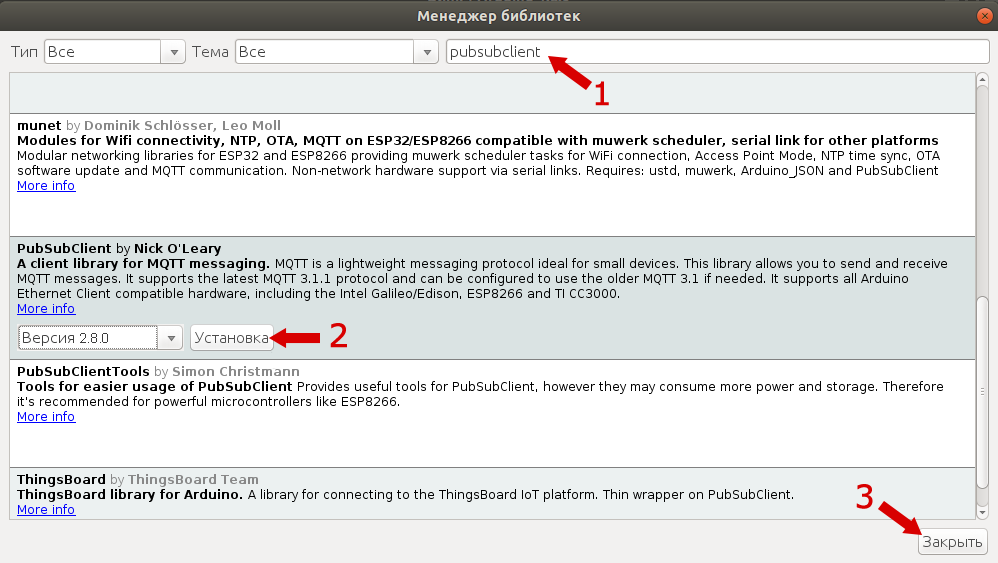

Ищем библиотеку **pubsubclient**, устанавливаем её, и закрываем окно настроек.
Обратите внимание, кнопка **Установить** появляется в тот момент, когда вы проводите мышкой над соответствующей библиотекой.
## Подключаем плату
Как вы уже поняли, в рамках этого курса мы работаем с платами WeMos D1 mini или NodeMCU, поэтому прежде чем продолжить, выберем нужную плату в меню **Инструменты > Плата**
### WeMos D1 mini
Итак, если у вас плата WeMos D1 mini, то в меню **Инструменты > Плата** выбираем **LOLIN(WEMOS) D1 R2 & mini**:
### NodeMCU

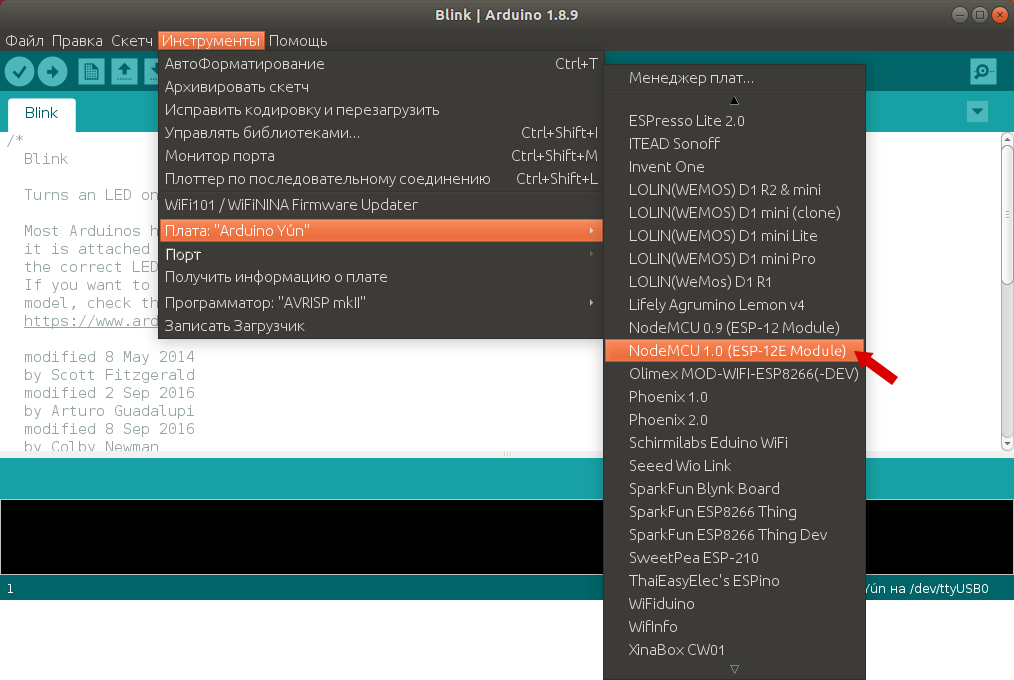

Если у вас плата NodeMCU, то в меню **Инструменты > Плата** выбираем **NodeMCU 1.0 (ESP-12E Module)**:

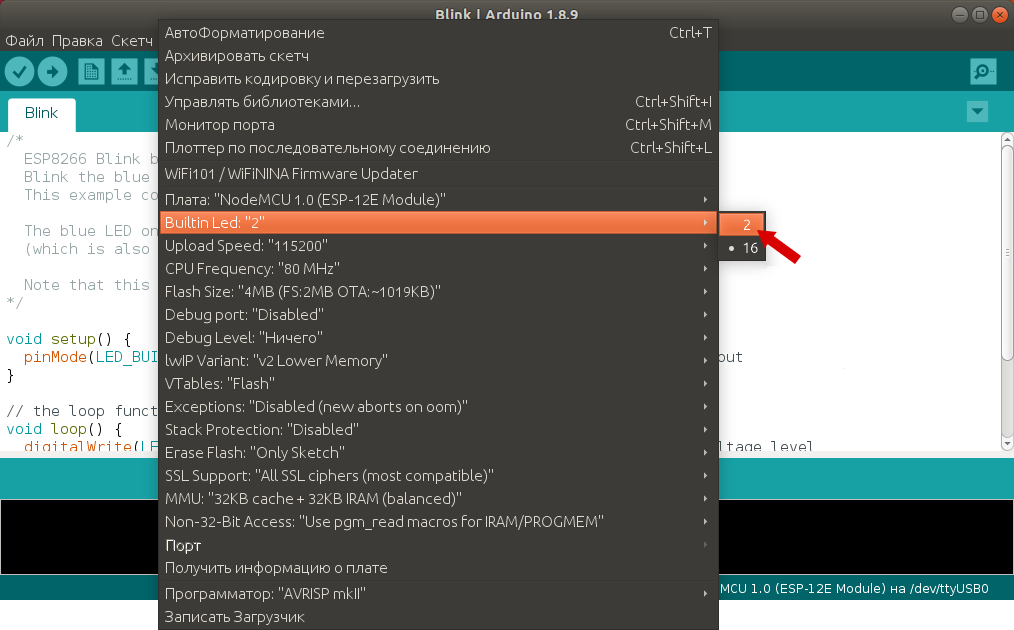

Для этой платы нам необходимо ещё проверить параметр **Builtin Led**, и установить для него значение 2.
## Проверка работоспособности
Для проверки работоспособности системы и правильности настроек зальём простую программу в нашу плату (если вы не знаете, то в терминах Arduino она называется **скетч**).

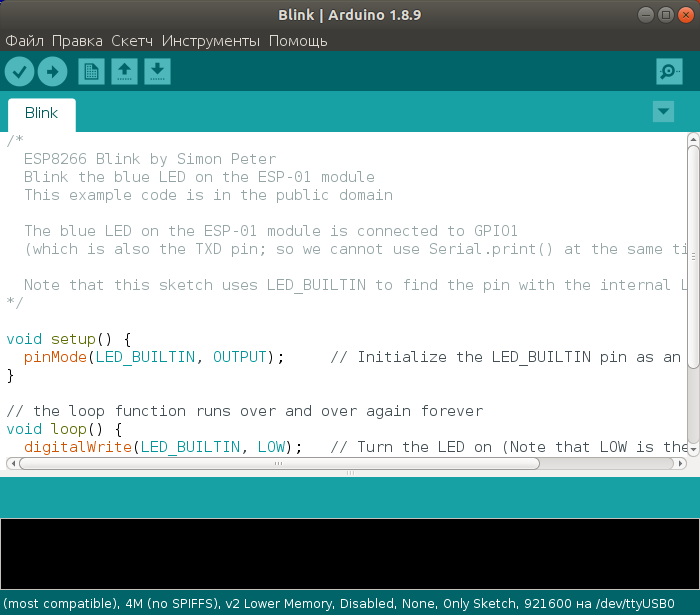

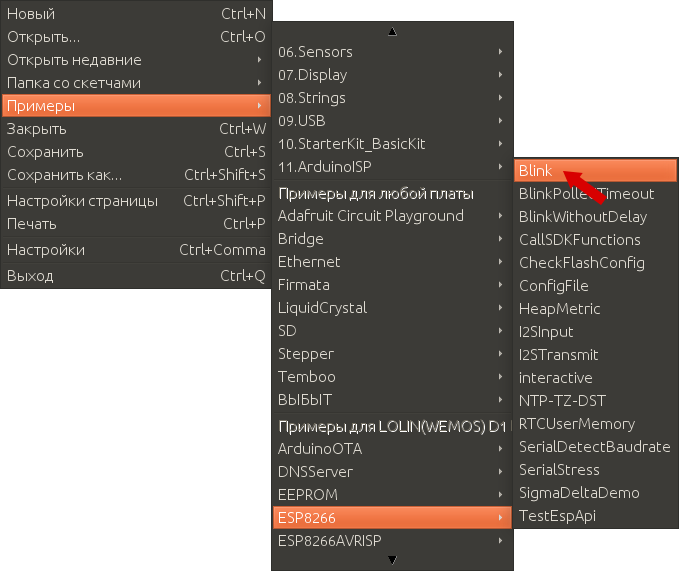

Готовый код можно получить прямо из среды Ардуино IDE: **Файл > Примеры > ESP8266 > Blink**
Получившийся результат должен выглядеть примерно так:
А готовый к работе контроллер с подключенным USB кабелем так:
Когда всё установлено и настроено, надо:

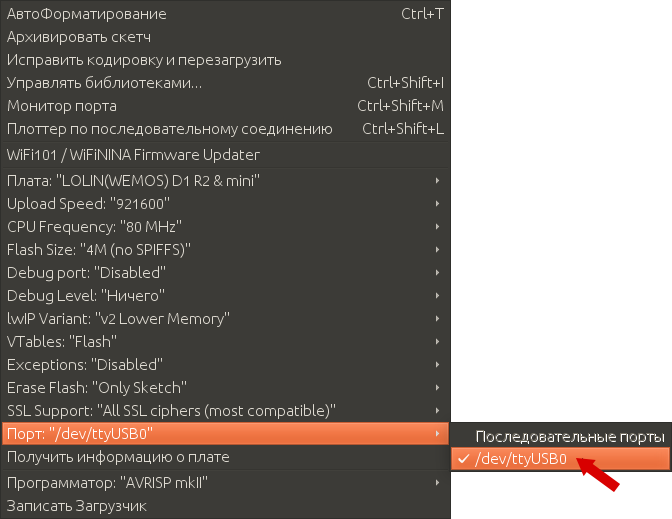

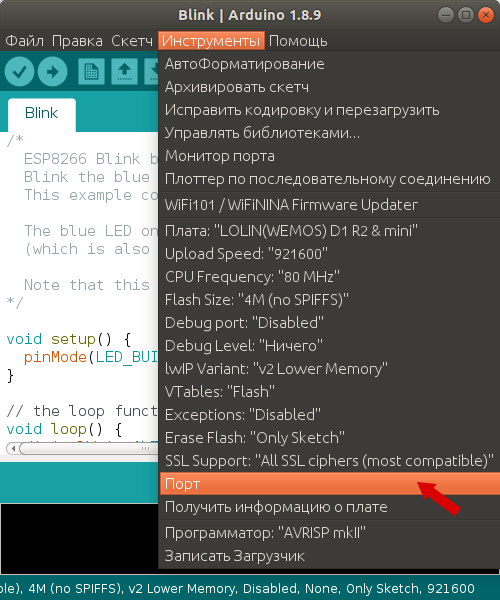

1. Выбрать последовательный порт, к которому подключен контроллер (меню **Инструменты > Порт**).
Если портов несколько и вы не уверены в том, который нужен, то спросите у преподавателя, но, скорее всего, это будет **/dev/ttyUSB0**

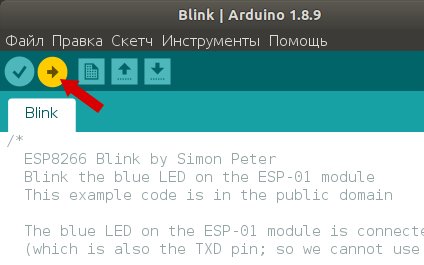

2. Нажать кнопку **Загрузка** для компиляции программы и записи прошивки в контроллер.

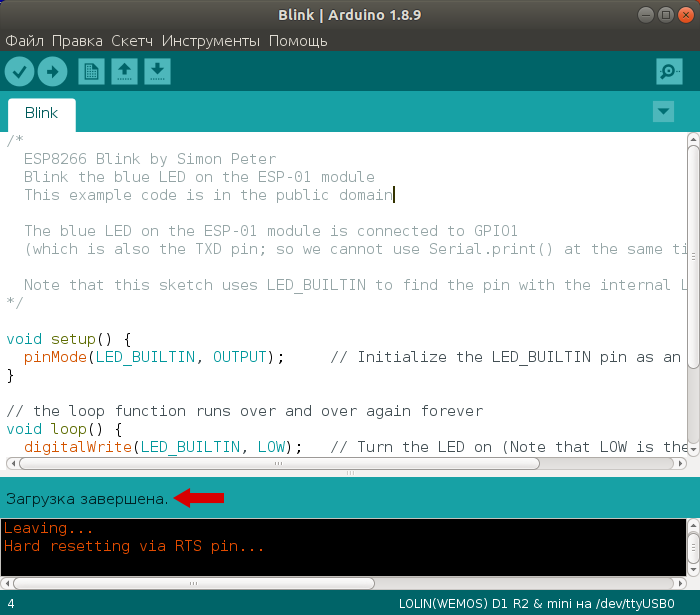

3. Если всё прошло хорошо, и нет сообщений об ошибке, то скетч записался в память контроллера,
а синий светодиод на нём стал периодически мигать.
[**<<< Назад**](iot/summer-2021) | [**Далее >>>**](iot/summer-2021/mqtt)
